Thiết bị nâng hạ là gì? Cấu tạo và vai trò trong ngành sản xuất

Việc ứng dụng thiết bị nâng hạ trong sản xuất công nghiệp không chỉ giúp tăng năng suất, sản lượng hàng hóa mà còn tối ưu chi phí và đảm bảo an toàn lao động. Cùng Xe nâng HC tìm hiểu kỹ hơn về loại thiết bị này nhé!

1. Thiết bị nâng hạ là gì?

Thiết bị nâng hạ hay thiết bị trợ lực là những loại máy có khả năng di chuyển vật nặng từ thấp lên cao và ngược lại bằng cơ cấu nâng chuyên dụng. Một số loại còn có chức năng dịch chuyển vật nặng từ vị trí này đến vị trí khác nhờ bộ phận chuyển động độc lập.

Thiết bị trợ lực có thể đáp ứng hầu hết nhu cầu của con người trong việc nâng hạ, bốc dỡ và vận chuyển hàng hóa nặng, cồng kềnh hoặc ở vị trí hẹp. Thiết bị có khả năng nâng hạ đồ vật có trọng tải từ vài kg đến hàng trăm tấn.

Đây quả thật là một giải pháp thông minh giúp doanh nghiệp sản xuất gia tăng sản lượng, tiết kiệm chi phí thuê nhân công cũng như đảm bảo an toàn lao động.

>>>> XEM THÊM: Trọng tải là gì? Cách Phân biết trọng tải và tải trọng

2. Phân loại thiết bị nâng hạ thường gặp

Thiết bị nâng hạ hiện có rất nhiều loại phù hợp với từng nhu cầu khác nhau trong ngành sản xuất công nghiệp. Một số loại thường gặp có thể kể đến:

2.1 Cổng trục

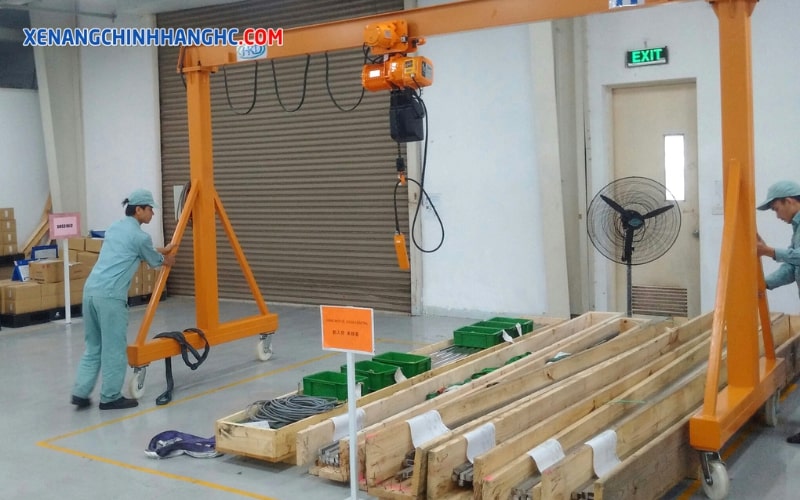

Cổng trục đẩy tay là loại thiết bị hỗ trợ nâng hạ dùng cố định pa lăng. Thiết bị này có sức tải từ 500kg đến 1 tấn, chuyên nâng hạ hàng hóa tại các khu vực nhỏ hẹp. Cổng trục có ưu điểm là giá thành rẻ, có bánh xe đẩy, lắp đặt nhanh, dễ sử dụng, hỗ trợ tốt cho pa lăng điện hoặc pa lăng xích tay.

>>>> THAM KHẢO THÊM: Tất tần tật về cơ cấu nâng hạ cầu trục

2.2 Cần trục

Bên cạnh cổng trục, cần trục cũng là một trong những thiết bị trợ lực phổ biến hiện nay. Căn cứ vào cấu tạo và nguyên tắc làm việc, cần trục được phân làm 2 loại như sau:

2.2.1 Cần trục Tự hành

Đây là loại cần trục tự chuyển động ngang trên mặt đất thông qua nguồn năng lượng được đặt trên cần trục. Thiết bị này có thiết kế tay cần nghiêng, có thể điều chỉnh tầm với bằng góc nghiêng tay cần hoặc lắp đặt thêm tay cần phụ. Cần trục Tự hành bao gồm:

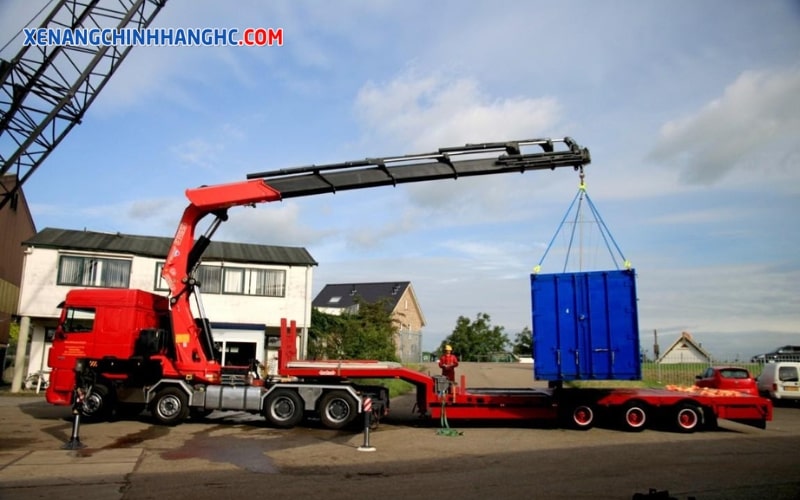

• Cần trục ô tô
• Cần trục Tự hành bánh lốp
• Cần trục Tự hành bánh xích
• Cần trục Tự hành tay cần ống lồng
• Cần trục tự nổi
• Cần trục đường sắt

2.2.2 Cần trục Tháp

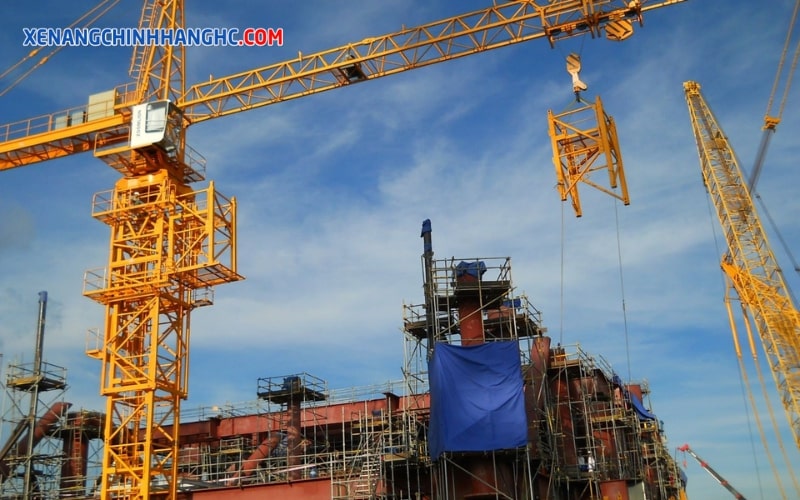

Cần trục Tháp là loại thiết bị nâng hạ có tay cần được lắp trên trụ tháp cao hoặc được chế tạo với cấu trúc như một tháp cao. Cần trục Tháp thường được dùng để nâng hạ hàng theo phương thẳng đứng ở những độ cao lớn hoặc rất lớn. Hiện thiết bị này được phân thành các loại:

• Cần trục Tháp có chân di động: Thiết bị này được ưu tiên sử dụng cho các công trình có độ cao trung bình và không quá lớn các cần phải chạy nhiều đơn nguyên.
• Cầm trục Tháp chạy trên ray: Thiết bị có khả năng chuyển động ngang trên ray bằng nguồn năng lượng lấy từ phía ngoài cần trục.
• Cần trục Tháp có chân cố định: Thiết bị có phần trụ cố định và có độ cao tăng dần theo công trình. Khi nâng tải, để tay cần luôn vững, phía trên trụ tháp ngược hướng tay cần sẽ dùng để treo đối trọng. Tác dụng là tạo momen giữ thẳng được momen tải trong suốt thời gian cần trục hoạt động. Loại cần trục này thường được dùng cho các công trình xây nhà cao tầng, siêu cao tầng.
• Ngoài ra, còn có các loại cần trục Tháp khác như cần trục cột buồm, cần trục nổi, cần trục chân dế, cần trục Tháp cột quay…

>>>> XEM THÊM: Động cơ đốt trong là gì? Nguyên lý hoạt động và cách ứng dụng

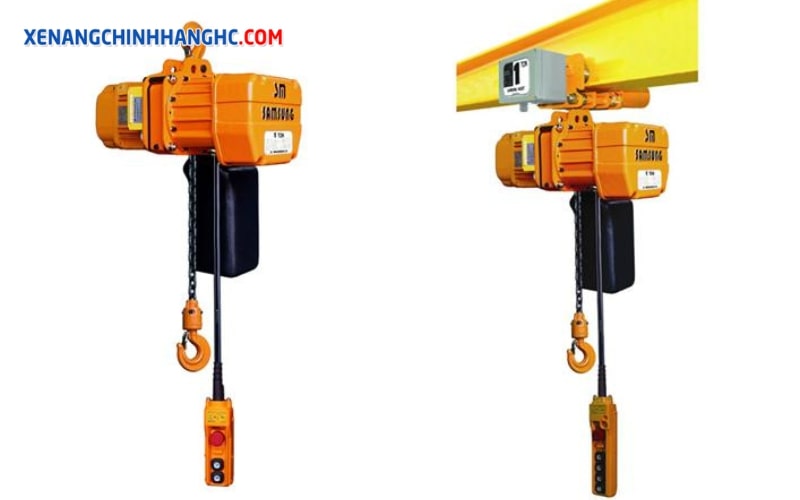

2.3 Pa lăng xích tay

Pa lăng xích tay được sử dụng để nâng hạ và di chuyển hàng nặng trong khu vực có diện tích nhỏ như nhà kho và các công trình dân dụng. Chỉ cần có nguồn điện hoặc nguồn khí nén, thiết bị này đã có thể hoạt động mà không tốn thêm bất kỳ nguyên liệu gì. Chi phí vô cùng hợp lý và tiết kiệm sức lực.

2.4 Xe nâng các loại

Xe nâng là một trong những thiết bị nâng hạ được ưa chuộng nhất hiện nay. Không chỉ giúp đảm bảo an toàn lao động mà xe nâng còn hỗ trợ hiệu quả cho quá trình sản xuất, giúp gia tăng sản lượng. Xe nâng gồm một số loại tiêu biểu như:

2.4.1 Xe nâng người

Xe nâng người (Aerial Work Platform) là thiết bị chuyên dùng nâng người lên nhiều độ cao khác nhau để làm việc. Loại xe này thay thế cho thang và dàn giáo nhằm đem lại sự thuận tiện và an toàn cho người lao động. Xe nâng người có thể chịu tải trọng từ 200kg – 500kg.

Về nguyên lý hoạt động, thiết bị này sử dụng hệ thống thủy lực. Khi nhận được tín hiệu, bộ điều khiển sẽ phân loại tín hiệu và truyền đến động cơ thủy lực. Lúc ấy, các van sẽ tiến hành đóng mở bơm dầu thủy lực, từ đó tạo ra áp lực để nâng/hạ, quay trái/phải theo ý muốn của người điều khiển.

Sau đây là 3 mẫu xe nâng người phổ biến:

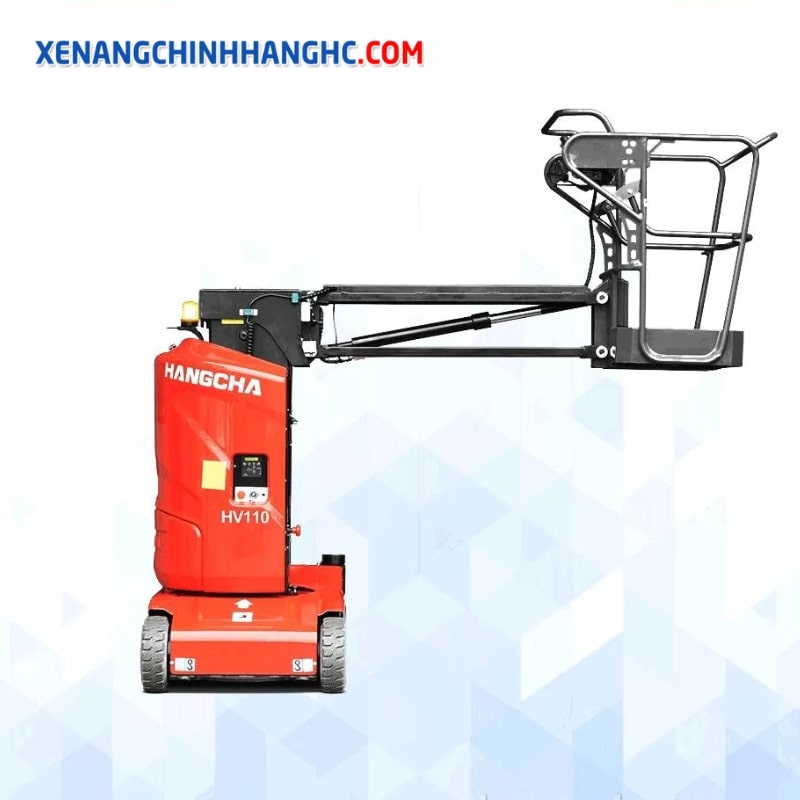

• Xe nâng người trụ đứng (Vertical Mast Lift): Sử dụng bình ắc quy điện và tải trọng nâng dưới 210kg. Chiều cao nâng là 12m và được trang bị hệ thống chống lật. Kích thước nhỏ gọn, cần xoay 130 độ với bàn xoay thuỷ lực không liên tục 345 độ. Thiết bị phù hợp làm việc trong các khu vực khó tiếp cận như công trường, kho hàng, bảo trì máy bay, lắp đặt thiết bị cơ khí…

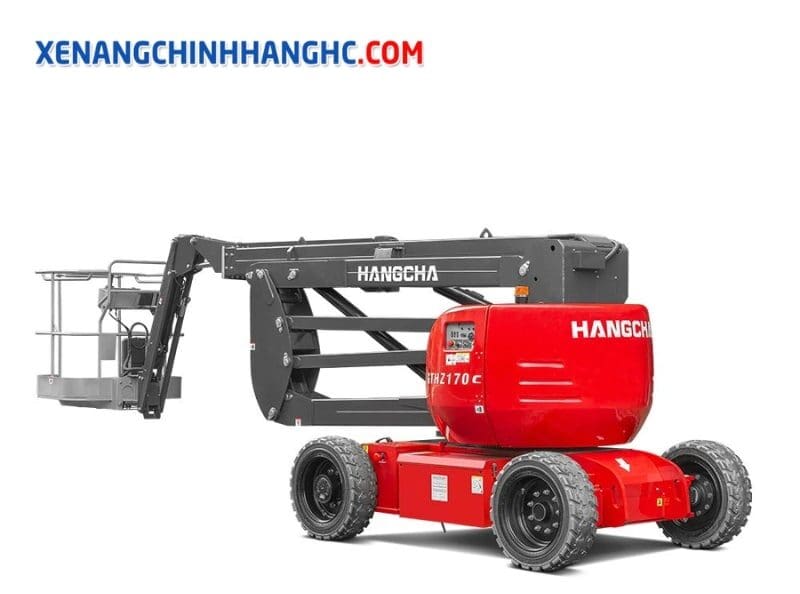

• Xe nâng người Boom Lift: Hệ thống điều khiển tiên tiến, có thể nâng tải trọng từ 200kg đến 230kg. Chiều cao nâng từ 12m đến 17m và di chuyển dễ dàng theo nhiều hướng. Thiết bị có trang bị hệ thống tự động báo sự cố. Lốp xe phù hợp cả địa hình gồ ghề, sỏi đá với khả năng leo dốc tăng lên 30%.

• Xe nâng người cắt kéo tự hành: Sử dụng cơ cấu liên kết, có dáng chữ X khi gấp, di chuyển lên trên. Thiết bị có khả năng kéo dài và dễ điều chỉnh tuỳ mục đích sử dụng như lau kính, cắt tỉa cây, dọn kho… Hệ thống điều khiển tân tiến giúp kiểm soát tốt tốc độ và nâng hạ an toàn.

2.4.2 Xe nâng hàng hóa

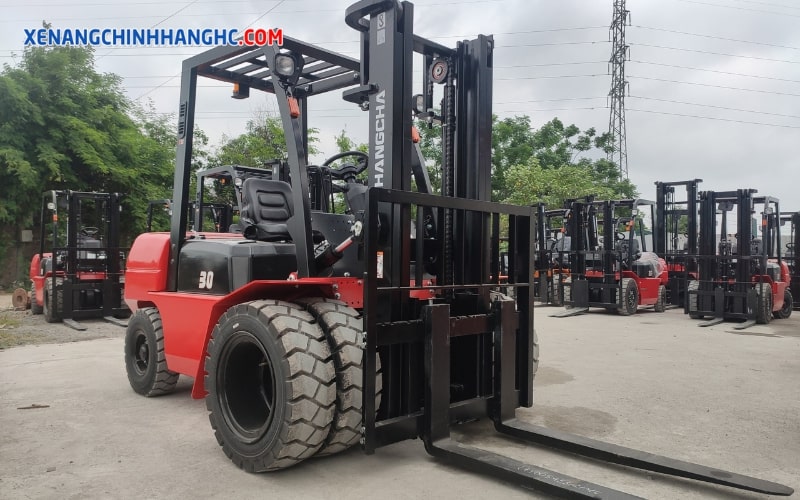

Ngoài nâng người, xe nâng dầu cũng được biết đến là thiết bị nâng hạ thông dụng trong ngành công nghiệp sản xuất. Tuỳ theo định hướng và tính chất của từng nhà kho mà doanh nghiệp sẽ lựa chọn loại xe nâng phù hợp. Các loại xe nâng hàng dùng động cơ đốt trong thường được sử dụng để nâng đỡ pallet hàng hóa có tải trọng lớn và cồng kềnh.

Cấu tạo của xe gồm một số bộ phận quan trọng như:

• Lốp xe và xilanh lái tổng: Sử dụng vô lăng để điều khiển nhờ hệ thống thuỷ lực từ van chia. Lốp xe có 2 loại là lốp đặc và lốp hơi. Dựa vào nhu cầu, mục đích và môi trường làm việc để lựa chọn thích hợp.
• Khung nâng: Bộ phận quan trọng ảnh hưởng đến chiều cao nâng hàng của xe. Hiện có 2 loại khung nâng là loại 2 khung và 3 khung được thiết kế lồng với nhau, thông qua con lăn và đường ray trong khung.
• Càng nâng, nĩa nâng: Có kiểu dáng hình chữ “L” và được đặt ở đầu xe nâng. Kích thước phổ biến là 1m và 2m. Cấu tạo càng nâng gồm 2 phần: Phần dài nhô ra để đựng hàng hoá, phần còn lại gắn liền với giá nâng.
• Xi lanh nâng: Có tác dụng tạo ra một lực nâng đủ lớn để thắng được trọng lượng hàng hoá cần di chuyển.
• Đối trọng xe: Bộ phận dùng để cân bằng trọng lượng hàng hoá và giúp xe nâng có thể giữ được thăng bằng khi thực hiện bốc dỡ hàng.

Trên đây là những thông tin chi tiết về thiết bị nâng hạ trong ngành sản xuất công nghiệp. Hy vọng bài viết đã giúp bạn hiểu hơn về các thiết bị trợ lực thông dụng nhất. Nếu bạn đang tìm kiếm giải pháp nâng hạ cho doanh nghiệp của mình, đừng ngại liên hệ với Xe nâng HC – Đại lý uỷ quyền chính hãng duy nhất của tập đoàn Hangcha tại Việt Nam. Chúng tôi luôn sẵn sàng hỗ trợ và tư vấn 24/7.
