Ly hợp là gì? Khái niệm, cấu tạo, nguyên tắc hoạt động

Ly hợp đóng vai trò vô cùng quan trọng trong hệ thống truyền động của xe, được ví như “cầu nối” giữa động cơ và hộp số. Để hiểu rõ hơn về bộ phận này, bài viết Xe nâng HC sẽ đi sâu vào giải thích khái niệm “Ly hợp là gì?”, cấu tạo và nguyên tắc hoạt động của ly hợp, giúp bạn có cái nhìn tổng quan và chi tiết về bộ phận này nhé.

1. Ly hợp là gì?

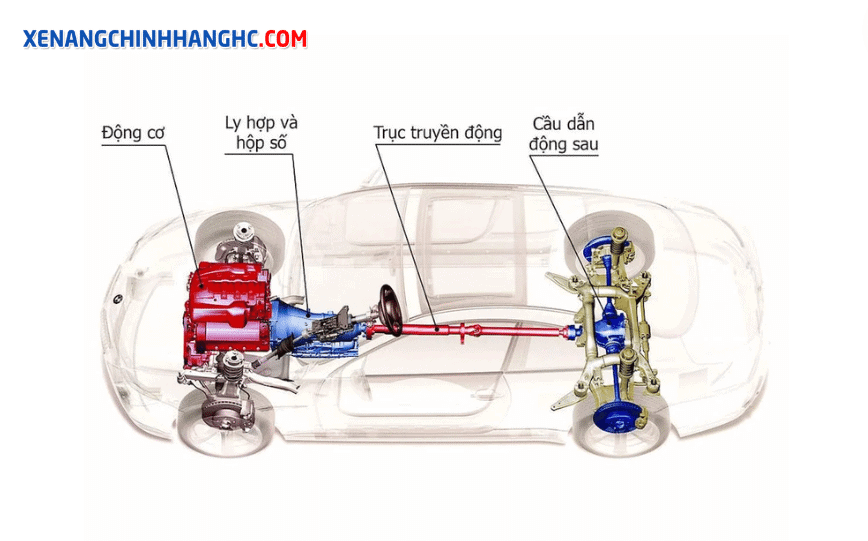

Bộ ly hợp đóng vai trò trong kết nối trục khuỷu động cơ với hệ thống truyền động của xe (hộp số). Nhờ sự điều khiển nhịp nhàng của người lái thông qua bàn đạp ly hợp, bộ ly hợp đóng/mở hợp lý, giúp xe chuyển động êm ái, mượt mà theo ý muốn:

• Khởi động xe: Khi người lái đạp côn (ly hợp), bộ ly hợp ngắt kết nối động cơ với hộp số, giúp xe dễ dàng khởi động mà không bị giật cục.
• Chuyển số: Khi cần chuyển số, người lái đạp côn, ngắt động cơ khỏi hộp số, chọn số thích hợp, sau đó nhả côn từ từ để truyền lực lại cho hộp số, giúp xe chuyển số êm ái, giảm hao mòn.
• Dừng xe: Khi cần dừng xe, người lái đạp côn, ngắt động cơ khỏi hộp số, sau đó phanh xe để xe dừng hẳn.

>>>> XEM THÊM: La zăng là gì? Cấu tạo, kích cỡ, thông số kỹ thuật

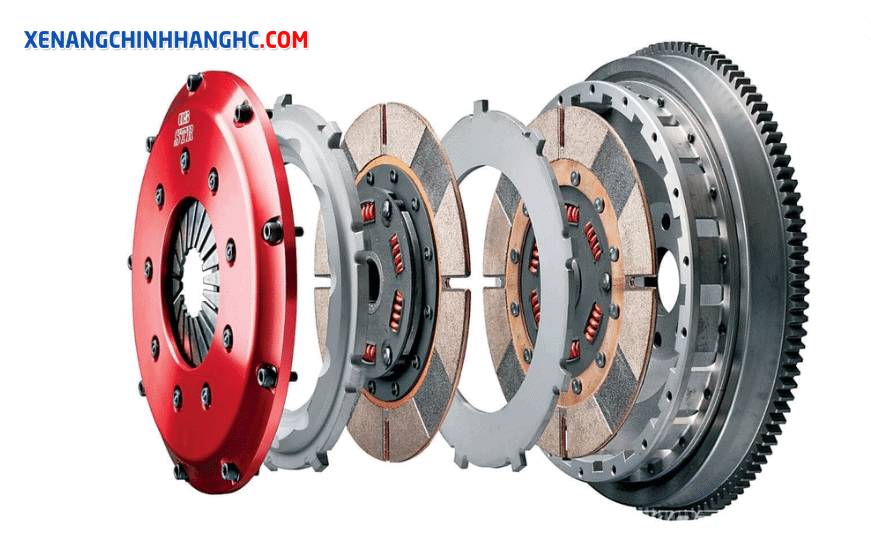

2. Cấu tạo của ly hợp

Mặc dù có rất nhiều kiểu ly hợp khác nhau, nhưng chúng đều có cấu tạo cơ bản giống nhau. Cấu tạo chung của ly hợp bao gồm 3 phần chính:

• Phần chủ động: vỏ ly hợp, bánh đà, giá đỡ vỏ ly hợp và đĩa ép
• Phần bị động: đĩa ma sát và trục bị động
• Phần điều khiển đóng/ngắt ly hợp: bàn đạp, cần bẩy, thanh khối, lò ép và khớp trượt

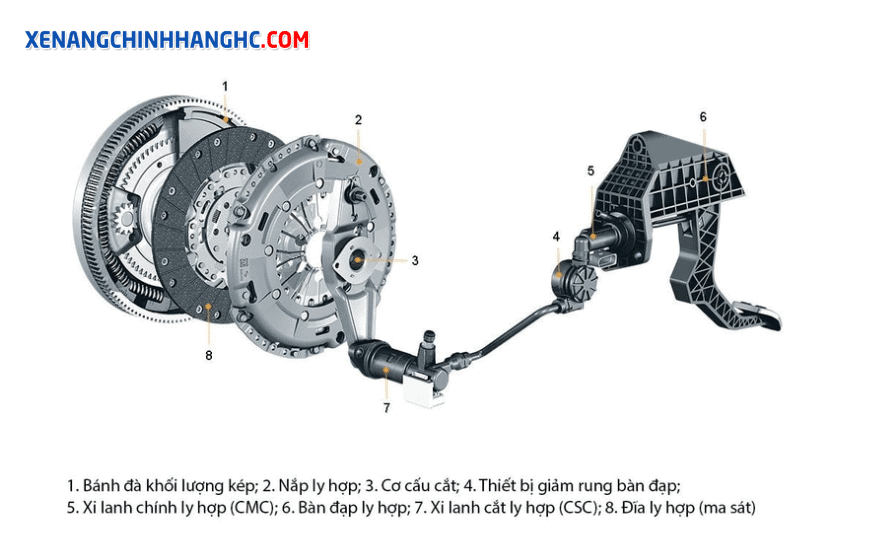

Mỗi bộ phận trong ly hợp đều đảm nhiệm chức năng riêng biệt, phối hợp nhịp nhàng để truyền động từ động cơ sang hộp số một cách êm ái, hiệu quả và an toàn:

• Bánh đà: Bánh đà được gắn với ly hợp, tạo ra mô-men quán tính giúp động cơ hoạt động êm ái hơn. Bánh đà được làm từ chất liệu dày dặn, chịu nhiệt tốt và chống mòn, đảm bảo độ bền bỉ cho hệ thống truyền động.

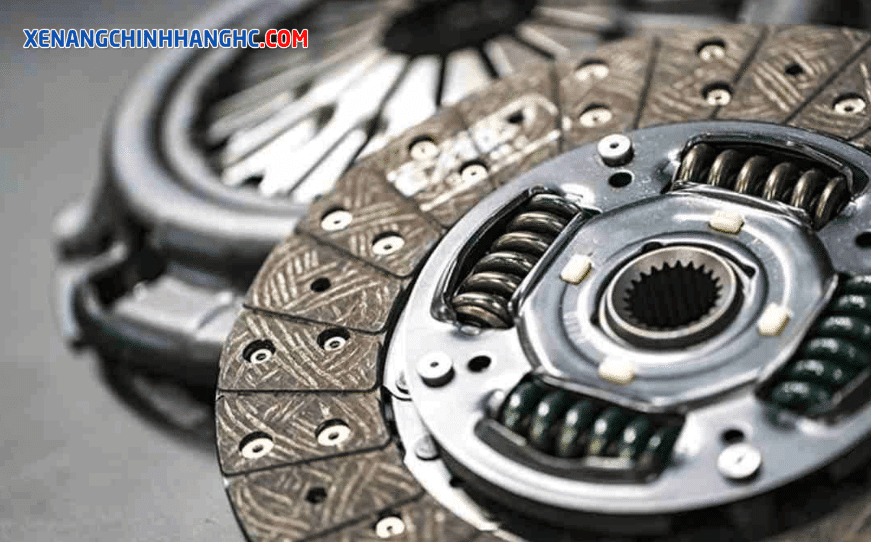

• Lá côn (Đĩa ly hợp): Lá côn nối trực tiếp với trục động cơ, lá côn có nhiệm vụ tiếp xúc với đĩa ép và bánh đà, tạo ra lực ma sát cần thiết để truyền mô-men xoắn. Lá côn được chế tạo từ thép cán mỏng hình tròn, đảm bảo độ mỏng nhẹ và khả năng dẫn nhiệt tốt.
• Vòng bi cắt: Đây là bộ phận quan trọng nhất, đóng vai trò đóng/ngắt ly hợp. Chuyển động trượt dọc theo ống trượt nhờ tác động của lò xo đĩa và càng ly hợp, hấp thu sự chênh lệch vận tốc khi đóng/ngắt ly hợp. Vòng bi cắt còn có khả năng tự định tâm, giảm rung ồn và giúp trục khủy và trục sơ cấp hộp số thẳng hàng.
• Bàn đạp: Bộ phận này được kết nối với xi lanh chính, có nhiệm vụ tạo áp suất thủy lực cần thiết để điều khiển xi lanh cắt, từ đó đóng/ngắt ly hợp theo ý muốn của người lái.
• Xi lanh chính: Gồm nhiều bộ phận như cần đẩy, buồng chứa dầu, piston, lò xo ly hợp và lò xo hãm, xi lanh chính đóng vai trò khuếch đại lực từ bàn đạp ly hợp, tạo ra áp suất thủy lực tác động lên xi lanh cắt.
• Nắp ly hợp: Gồm bàn ép và lò xo đĩa, nắp ly hợp đóng vai trò quan trọng trong việc đóng/ngắt truyền công suất từ động cơ, đồng thời giữ các bộ phận bên trong ly hợp hoạt động ổn định.

>>>> XEM THÊM: Dầu Diesel là gì? Tần tần tật thông tin về dầu Diesel

3. Nguyên tắc hoạt động của bộ ly hợp

Mặc dù cấu tạo phức tạp, nguyên lý hoạt động của ly hợp ô tô tương đối dễ hiểu:

• Ly hợp đóng khi người lái nhả chân côn. Lúc này, bánh đà quay, ép lò xo vào đĩa ma sát, tạo ra ma sát. Nhờ ma sát, lực từ động cơ được truyền đến trục sơ cấp, qua trục khủy, đến bánh đà, đĩa ma sát và then hoa, từ đó làm cho xe di chuyển.
• Khi cần giảm tốc hoặc dừng xe, người lái cần ngắt ly hợp. Để làm điều này, họ cần đạp côn. Khi đạp côn, cần bẩy và khớp nối sẽ trượt sang trái, ép một đầu vào giá đỡ và đầu còn lại giữ lò xo không bị ép. Tiếp tục di chuyển cần bẩy và khớp nối sang phải, đĩa ma sát sẽ tách khỏi bánh đà. Lúc này, đĩa ma sát ở trạng thái tự do, mô-men động cơ không truyền lực đến trục sơ cấp, xe sẽ không di chuyển.
• Cách ngắt ly hợp có thể được thực hiện bằng cách ép khớp trượt vào cần bẩy hoặc lò xo. Một số loại ly hợp sử dụng cách kéo khớp trượt của cần bẩy hoặc lò xo.

4. Một số loại ly hợp thường gặp trên ô tô

Hiện nay, có nhiều loại ly hợp khác nhau được sử dụng trên ô tô, mỗi loại đều có những đặc điểm riêng, phải kể đến như:

4.1. Phân loại ly hợp theo cách truyền mô men xoắn

Ly hợp bằng phương thức truyền mô men xoắn, có 4 loại chính sau:

• Ly hợp ma sát: Đây là loại ly hợp phổ biến nhất, sử dụng lực ma sát giữa các đĩa ma sát để truyền mô men xoắn từ động cơ đến hộp số. Ly hợp ma sát thường được điều khiển bằng tay thông qua bàn đạp ly hợp.
• Ly hợp thủy lực: Sử dụng áp suất thủy lực để truyền mô men xoắn từ động cơ đến hộp số. Ly hợp thủy lực thường được sử dụng trên xe số tự động và giúp thao tác ly hợp nhẹ nhàng hơn.
• Ly hợp điện từ: Sử dụng lực từ trường từ các nam châm điện để truyền mô men xoắn từ động cơ đến hộp số.
• Ly hợp liên hợp: Sử dụng phương pháp truyền động trực tiếp để truyền mô men xoắn từ động cơ đến hộp số.

4.2. Phân loại ly hợp theo cách tạo lực ép

Dựa theo phương pháp tạo lực ép, ly hợp được chia thành 3 loại chính:

• Ly hợp lò xo: Sử dụng lực nén lò xo để ép đĩa ma sát vào đĩa ép, truyền mô-men xoắn từ động cơ sang hộp số.
• Ly hợp ly tâm: Tận dụng lực ly tâm tạo lực ép bằng cách đóng mở liên tục.
• Ly hợp nửa ly tâm: Kết hợp cơ chế của cả hai ly hợp trên.

4.3. Phân loại ly hợp theo cách dẫn động

Dựa trên phương thức dẫn động, ly hợp ô tô được chia thành 3 ly hợp sau:

• Ly hợp dẫn động cơ khí
• Ly hợp dẫn động thủy lực
• Ly hợp tự động thủy lực

Về cơ chế hoạt động, các loại ly hợp có điểm chung là đều sử dụng hệ thống dẫn động để truyền lực tác động lên các bộ phận khác nhau, giúp đóng hoặc mở ly hợp. Tuy nhiên, mỗi loại ly hợp sẽ có cách thức truyền lực và bộ phận tác động khác nhau:

• Ly hợp dẫn động cơ khí: Sử dụng tay đòn hoặc hệ thống dây cáp để truyền lực từ bàn đạp ly hợp đến bộ phận ly hợp.
• Ly hợp thủy lực: Sử dụng áp suất dầu để truyền lực từ bàn đạp ly hợp đến bộ phận ly hợp.
• Ly hợp tự động: Sử dụng bộ biến mô thủy lực và hệ thống điều khiển điện tử để tự động đóng/mở ly hợp theo điều kiện vận hành của xe.

>>>> XEM THÊM: Động cơ xăng là gì? Cấu tạo, ưu nhược điểm, phân loại

4.4. Phân loại ly hợp theo cách thức điều khiển

Dựa trên phương thức điều khiển, ly hợp ô tô được chia thành hai loại chính:

• Ly hợp điều khiển thủ công: Người lái xe điều khiển trực tiếp việc đóng/mở ly hợp bằng cách đạp bàn đạp ly hợp.
• Ly hợp tự động: Sử dụng hệ thống điều khiển điện tử để tự động đóng/mở ly hợp mà không cần thao tác bằng chân. Khi người lái chuyển số, hệ thống sẽ nhận được tín hiệu từ cần số và các cảm biến khác trên xe. Dựa trên thông tin này, máy tính sẽ tính toán thời điểm và lực cần thiết để đóng hoặc mở ly hợp một cách mượt mà và hiệu quả nhất.

4.5. Phân loại ly hợp theo điều kiện làm việc

Đối với trạng thái làm việc, ly hợp ô tô chia thành:

• Ly hợp đóng: là ly hợp ở trạng thái lò xo ép đĩa ma sát vào đĩa ép, tạo thành một khối liên kết chặt chẽ.
• Ly hợp mở: là loại ly hợp được thiết kế để luôn ở trạng thái mở khi không có lực tác động vào.

Ly hợp là gì? Qua bài viết, Thiên Sơn Daily chia sẻ trên, có thể thấy ly hợp là một bộ phận cơ khí quan trọng trong việc truyền tải lực từ động cơ đến hộp số, giúp xe vận hành trơn tru và an toàn. Nếu bạn có bất kỳ thắc mắc về ly hợp, hãy liên hệ với Thiên Sơn Daily để được hỗ trợ và giải đáp chi tiết nhé!
