Đối với các doanh nghiệp có quy mô hoạt động vừa và lớn hiện nay, xe nâng điện đã trở thành một phần quan trọng không thể thiếu, giúp nâng cao hiệu suất và tiết kiệm năng lượng trong quá trình vận chuyển và xếp dỡ hàng hóa. Để hiểu rõ về cấu tạo xe nâng điện, cách thức hoạt động của và phân biệt giữa các dòng xe, hãy cùng Xe nâng HC khám phá chi tiết trong bài viết dưới đây.

>>>> XEM THÊM: Bảng giá mua xe nâng điện chính hãng, uy tín trên thị trường

1. Cấu tạo xe nâng điện

Trên thị trường hiện nay, xe nâng điện là một trong những loại xe nâng phổ biến nhất. Để hiểu rõ về cách chúng hoạt động và đáp ứng nhu cầu đa dạng của ngành công nghiệp, chúng ta cần khám phá sâu hơn vào cấu tạo của xe nâng điện như sau:

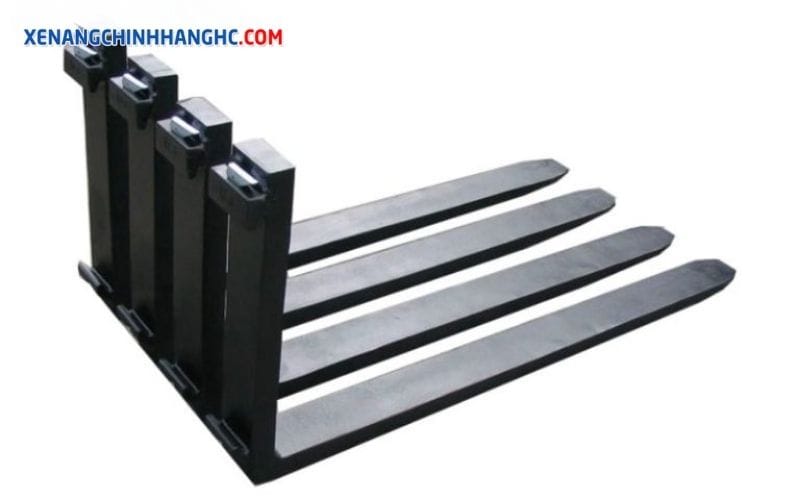

1.1 Càng nâng (Fork)

Càng nâng của xe nâng điện có hình chữ L, được vát mép gọi là nĩa dài và có một phần được gắn vào giá nâng (forkcarriage). Với mỗi dòng xe nâng điện đều có quy định rất rõ về kích thước, chiều dài, khoảng cách, độ vát mép tiêu chuẩn,.. như sau:

  • Class IIA,
  • Class IIB,
  • Class IIIA,
  • Class IIIB,…

Chiều dài nĩa nâng của xe nâng điện thường dùng có các kích thước như 1020mm, 1070mm, 1120mm,….

cấu tạo xe nâng điện
Độ dài càng nâng có thể chênh lệch một chút đối với các hãng xe khác nhau

>>>> THAM KHẢO NGAY: Xe nâng điện lithium chính hãng, giá tốt trên thị trường hiện nay

1.2 Xi lanh khung nâng (Lifting Cylinder Mast)

Xi lanh khung nâng được thiết kế dưới dạng ống với đường kính bề ngoài dao động từ 70mm đến 300mm, phụ thuộc vào khả năng nâng của xe, và có chiều dài từ 1500mm đến 4000mm, tùy thuộc vào chiều cao nâng hạ của xe.

Phần xi lanh có cấu trúc rộng bên trong, với một trục đặc biệt (hay còn gọi là ti xi lanh), có một phần đầu được trang bị gioăng phớt (piston) hoạt động theo nguyên lý thủy lực ra vào. Đầu piston được trang bị gioăng phớt, tạo ra hai khoang riêng biệt trong xi lanh, mỗi khoang có một đường dẫn thủy lực (một đường vào và một đường ra).

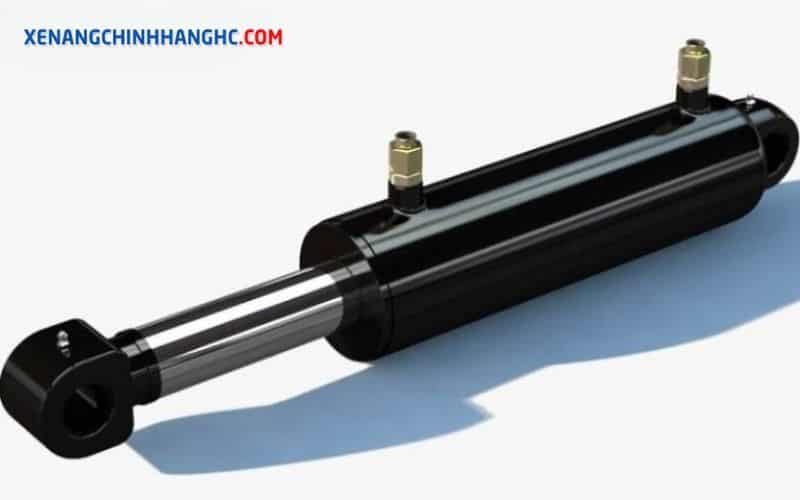

cấu tạo xe nâng điện
Xi lanh khung nâng của dòng xe nâng chạy bằng điện

>>>> TÌM HIỂU NGAY: Xe nâng mini nhỏ gọn chính hãng, giá tốt hiện nay

1.3 Xi lanh nghiêng (Tilt Cylinder)

Cấu trúc của bộ phận này giống với xi lanh trụ nâng, với một đầu được cố định vào khung xe và một đầu được gắn chặt vào khung nâng. Khi hoạt động thường xuyên xoay quanh một chốt đỡ ở đầu dưới, tạo ra khả năng nghiêng vào trong và ra ngoài trong khoảng khoảng 15 độ – 20 độ.

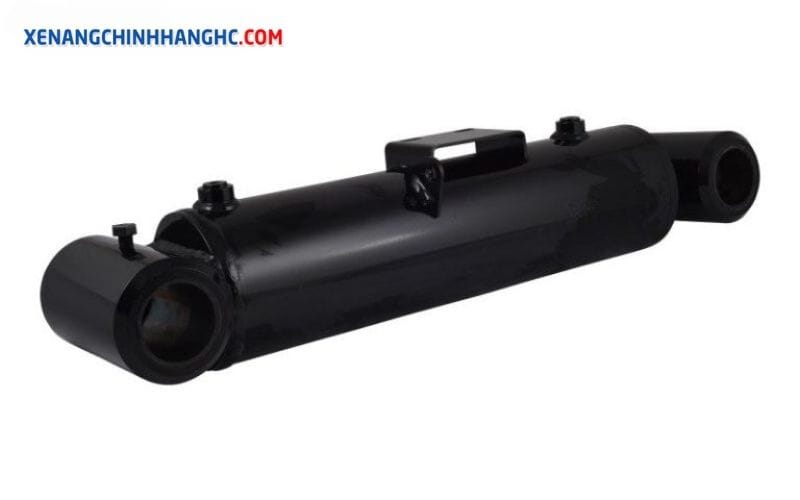

cấu tạo xe nâng điện
Bộ phận giúp cho khung nâng hoạt động linh hoạt, dễ dàng bốc xếp hàng hóa và di chuyển an toàn trên đường

1.4 Bình ắc quy (Battery)

Bình điện thường có công suất 48V với dung lượng Ah biến động tùy thuộc vào mô hình xe, tải trọng, cũng như công suất làm việc. Thông số này có thể từ 200Ah đến hơn 1500Ah. Hầu hết dòng xe nâng điện trên thị trường hiện nay đều sử dụng bình ắc quy axit với cấu trúc bao gồm một vỏ bình thép bên ngoài và các cell riêng biệt bên trong (mỗi cell giống như một bộ ắc quy nhỏ). Các cell này có thể được kết nối nối tiếp hoặc song song để đạt được công suất mong muốn.

Vỏ ngoài của cell thường được làm từ các loại nhựa như Ebonit, Axphantopec với mục đích tăng cường độ bền và khả năng chống axit. Bên cạnh đó, từng cell còn được ép một lớp lót chống axit dày 0.6mm bằng Poluctovinlim.

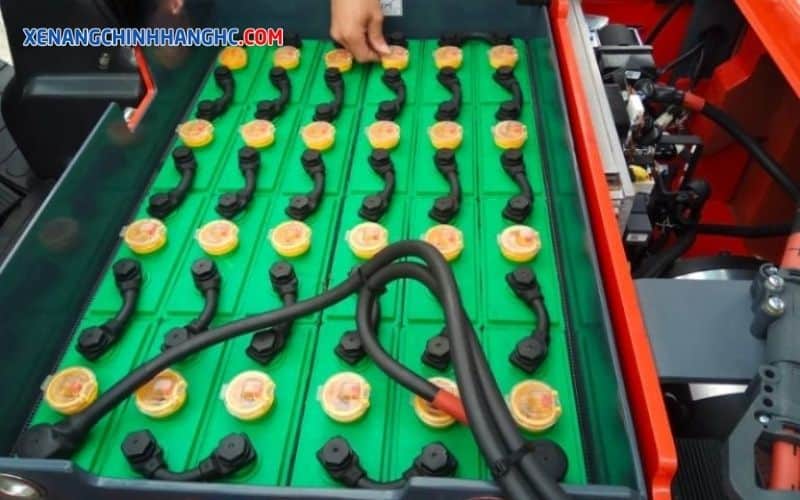

cấu tạo xe nâng điện
Bình ắc quy có thể từ 200Ah đến hơn 1500Ah

1.5 Cầu lái sau (Rear Axle)

So với ô tô có hệ thống lái bánh trước, xe nâng điện có đặc điểm là được lái từ bánh sau. Đây là một thiết kế đặc biệt được tối ưu hóa để đáp ứng nhu cầu trong quá trình nâng hạ và xếp dỡ hàng hóa tại các doanh nghiệp hiện nay. Hệ thống lái được hỗ trợ bằng lực từ bơi lái (Orbitrol Assembly).

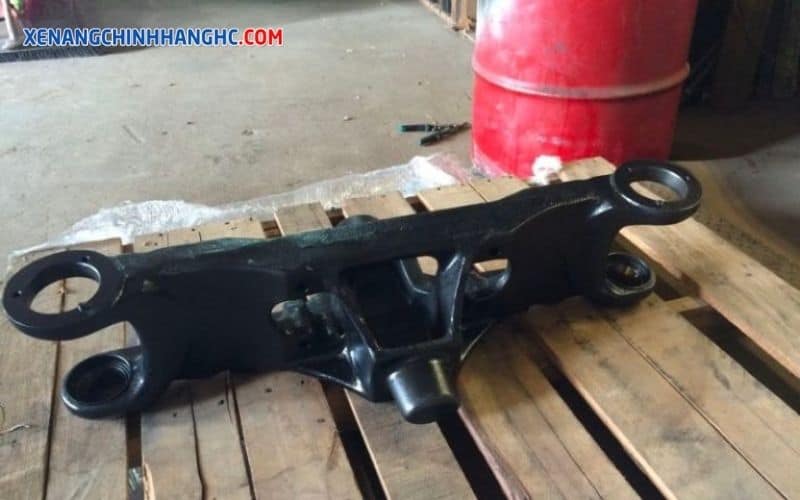

cấu tạo xe nâng điện
Các xe nâng với trọng tải trên 3 tấn thường được trang bị thêm xi lanh hỗ trợ lái

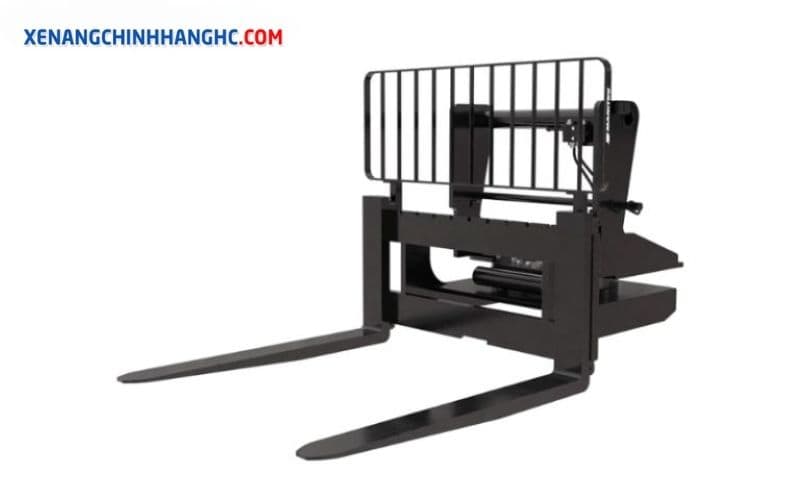

1.6 Giá nâng (Fork Carriage)

Đây là bộ phận trung gian giữa khung nâng (mast) và càng nâng (fork), với bề ngoài được sản xuất theo tiêu chuẩn Class tương ứng với càng nâng. Với giá nâng của xe nâng điện sẽ có một khung bảo vệ được đặt ở phía bên ngoài nhằm đảm bảo an toàn hàng hóa khi nâng, ngăn chúng bị rơi và cũng là điểm tựa khi khung nâng nghiêng hoặc khi xe nâng di chuyển.

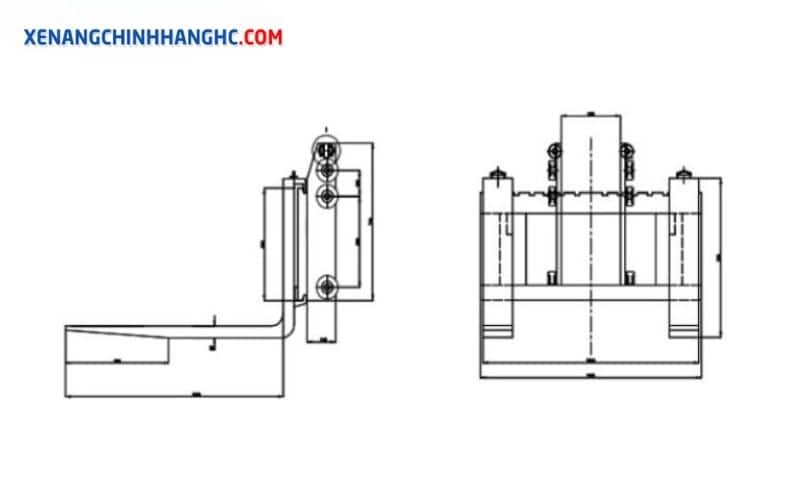

cấu tạo xe nâng điện
Phần giá nâng được cố định vào xích nâng, cho phép điều khiển nâng hạ theo ý muốn

>>>> THAM KHẢO THÊM: 6 bước sửa chữa xe nâng điện không nâng hạ được ngay tại nhà

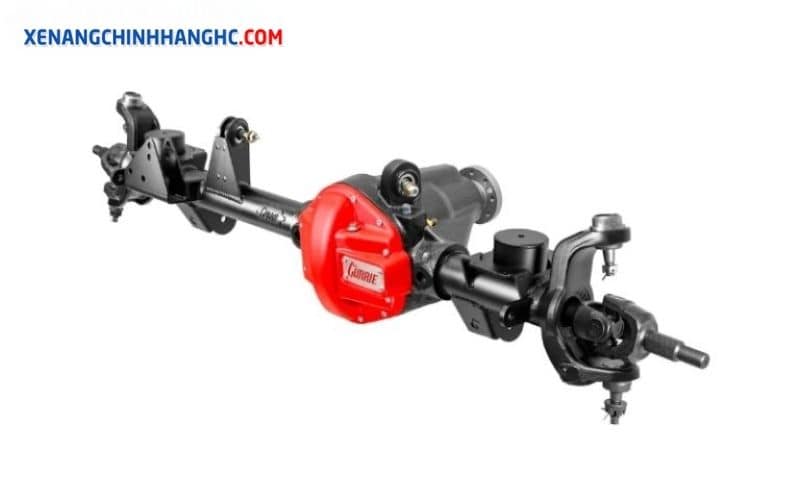

1.7 Cầu trước (Front Axle)

Đây là vị trí chịu đựng lực chính của xe nâng điện và đảm nhận nhiều nhiệm vụ đồng thời, bao gồm:

  • Nhận truyền động thông qua hộp số và hỗ trợ xe trong quá trình di chuyển.
  • Chịu trọng lượng chủ yếu khi nâng hạ hàng hóa.
  • Được trang bị hệ thống phanh để thực hiện chức năng hãm.
cấu tạo xe nâng điện
Sử dụng hai động cơ điện được gắn ở bánh trước, giúp xe dễ dàng di chuyển tiến hoặc lùi trong quá trình vận hành

1.8 Đối trọng (Counter Balance)

Được sử dụng để kết nối phía sau của xe nâng hàng. Mục đích chính là nhằm duy trì sự ổn định cho xe và ngăn chúng bị đổ hoặc nghiêng khi nâng hàng hóa. Trọng tâm của xe nâng và hàng hóa được cân bằng và liên kết với nhau thông qua nguyên lý của cánh tay đòn (momen lực).

cấu tạo xe nâng điện
Đối trọng của xe nâng giúp duy trì trạng thái cân bằng của xe

1.9 Khung nâng (Mast)

Khung nâng của xe nâng điện bao gồm các khung hình chữ H được tạo ra từ thép chất lượng cao, có khả năng chịu tải lớn khi chúng được nối vào nhau, từ 2 đến 3 khung chữ H. Những khung này có khả năng điều chỉnh chiều cao bằng cách trượt thẳng trên mặt phẳng, tăng hoặc giảm độ cao theo nhu cầu cụ thể.

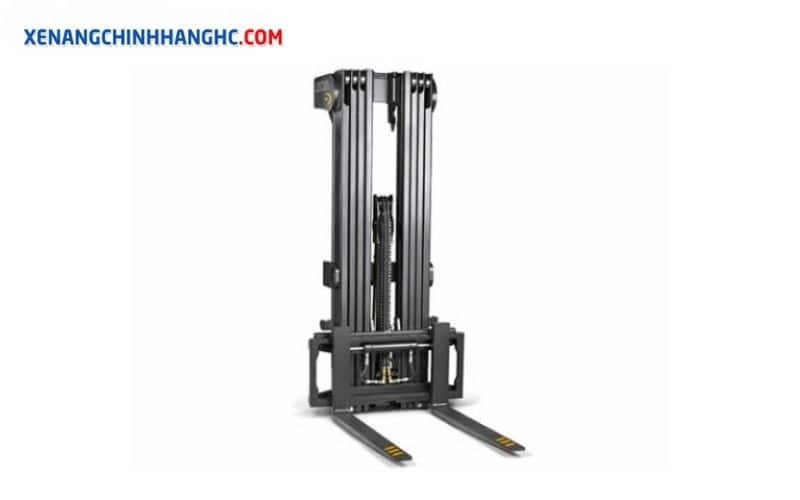

cấu tạo xe nâng điện
Đầu của khung nâng được trang bị vòng bi để giảm ma sát, qua đó khung nâng hoạt động một cách trơn tru

1. 10 Các bộ phận khác

Ngoài 9 bộ phận chính bên trên, một số bộ phận khác cấu thành lên xe nâng điện có thể kể đến như:

  • Động cơ điện: hệ thống motor tích hợp đóng kín bên trong phương tiện. Bộ phận này có thể được sử dụng chung hoặc chia thành hai phần (phụ thuộc vào từng dòng xe khác nhau) bao gồm motor với chức năng nâng hạ và motor với chức năng di chuyển.
  • Mui xe (Overhead Guard) đóng vai trò bảo vệ người lái khỏi tác động của các yếu tố bên ngoài và thường được làm bằng thép không gỉ.
  • Hệ thống ga điều khiển hoạt động thông qua cảm biến từ và bo mạch ở bên trong. Bo mạch này là một chip điện tử có khả năng nhận và truyền tín hiệu từ tay người điều khiển đến các bộ phận nâng hạ và di chuyển.
  • Hệ thống bánh (Drive Wheels) được làm từ chất liệu như nhựa, PU, hoặc cao su tùy thuộc vào môi trường sử dụng, và được chia thành bánh tải và bánh lái riêng biệt.
cấu tạo xe nâng điện

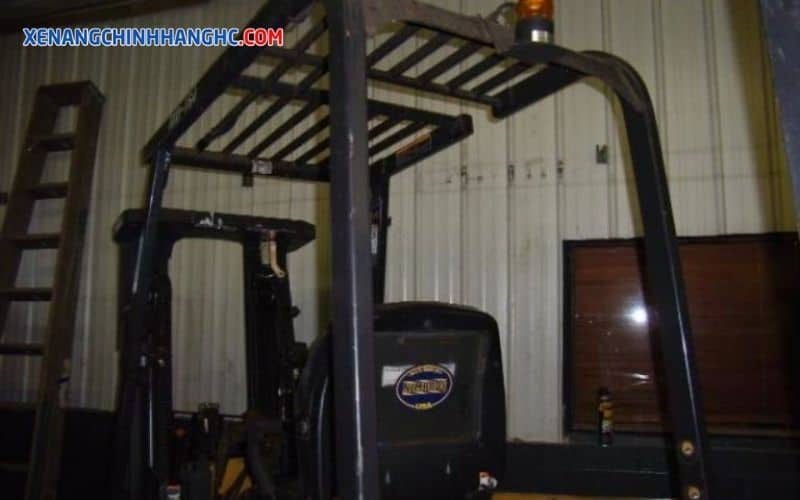

Mui xe nâng điện giúp bảo vệ xe và tài xế khỏi tác động bên ngoài

2. Nguyên lý vận hàng của xe nâng điện

Nguyên lý vận hành của xe nâng điện được chia làm 2 cơ chế chính, cụ thể như sau:

  • Đầu tiên, cơ chế nâng hạ được thực hiện bằng cách các piston thủy lực đẩy khung nâng theo hướng lên trên, làm cho các bánh răng trên phần khung nâng chèn vào các xích lăn. Vì một bên của xích nâng được cố định vào khung bất động của xe nâng, “cột buồm” có khả năng di chuyển lên và kéo theo càng nâng lên cao khi tiến hành quá trình nâng. Quá trình hạ xuống cũng diễn ra tương tự với quá trình nâng.
  • Tiếp đó là cơ chế nghiêng của càng được thực hiện thông qua 2 cặp xi lanh nghiêng được gắn vào khung nâng, hoạt động bằng cách quay quanh chốt đỡ đầu dưới. Hệ thống nghiêng này được điều khiển bằng một cần gạt được đặt trong cabin xe, giúp tài xế dễ dàng thao tác trong quá trình sử dụng thiết bị.
cấu tạo xe nâng điện
Nguyên lý hoạt động của hầu hết xe nâng điện trên thị trường hiện nay

3. Mua xe nâng điện ở đâu uy tín?

Xe nâng HC là đại lý uỷ quyền chính thức và duy nhất của tập đoàn Hangcha tại Việt Nam. Chúng tôi cam kết chỉ cung cấp những sản phẩm chất lượng, chính hãng. Tại Xe nâng HC, chúng tôi có:

  • Mạng lưới phân phối rộng khắp cả nước: Với 8 chi nhánh trải dài trên khắp 3 miền, Xe nâng HC có thể phục vụ một cách nhanh chóng, giúp khách hàng có những trải nghiệm thực chất nhất với các dòng xe mà doanh nghiệp mong muốn .
  • Kho phụ tùng đầy đủ tại Hà Nội: Quý khách có thể yên tâm khi cần tham khảo thêm về các phụ tùng dự phòng hoặc bảo trì máy, vì Xe nâng HC sở hữu một kho phụ tùng lớn tại Hà Nội, đảm các nhu cầu sửa chữa, thay thế mọi lúc, mọi nơi.
  • Đội ngũ kỹ thuật chuyên nghiệp: Với hơn 50 chuyên viên dày dạn kinh nghiệm, Xe nâng HC sẵn sàng hỗ trợ khách hàng mọi lúc, mọi nơi với hiệu quả cao nhất nhưng mất ít thời gian nhất.
  • Giấy tờ minh bạch: Chúng tôi cam kết cung cấp cho mọi khách hàng toàn bộ giấy tờ đầy đủ, minh bạch về từng sản phẩm giúp khách hàng yên tâm và có trải nghiệm mua sắm tốt nhất, đảm bảo việc hỗ trợ đầy đủ trong quá trình bảo hành, bảo dưỡng.
  • Cạnh tranh về giá: Xe nâng HC cung cấp dòng xe nâng điện với mức giá cạnh tranh nhất trên thị trường, đồng thời duy trì cam kết về chất lượng hàng đầu.

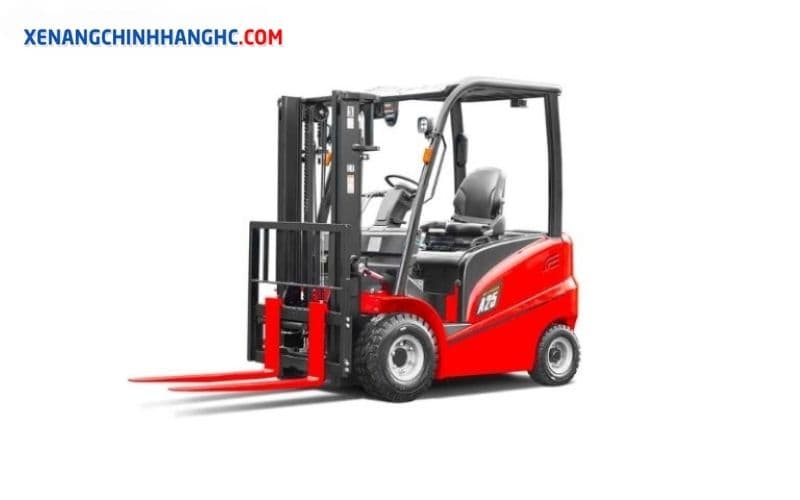

cấu tạo xe nâng điện
